一篇看懂！液压油滤芯的内外骨架有啥作用

2025-10-10

一、外骨架：滤芯的 “外部防护墙”
外骨架位于滤芯最外层，直接接触待过滤的液压油，主要承担 3 个核心任务：
1、抵御外部压力。液压油进入滤芯时会产生冲击，外骨架能顶住这种压力，防止中间的过滤介质被压得向外鼓胀、变形，甚至破损。
2、保护过滤介质。安装或拆卸滤芯时，外骨架能避免脆弱的过滤材料（如滤纸）直接摩擦外壳，减少物理损伤。
3、辅助油液分流。部分外骨架会设计均匀的开孔，引导液压油平稳、均匀地进入过滤介质，避免局部油液流速过快影响过滤精度。

二、内骨架：滤芯的 “内部支撑架”

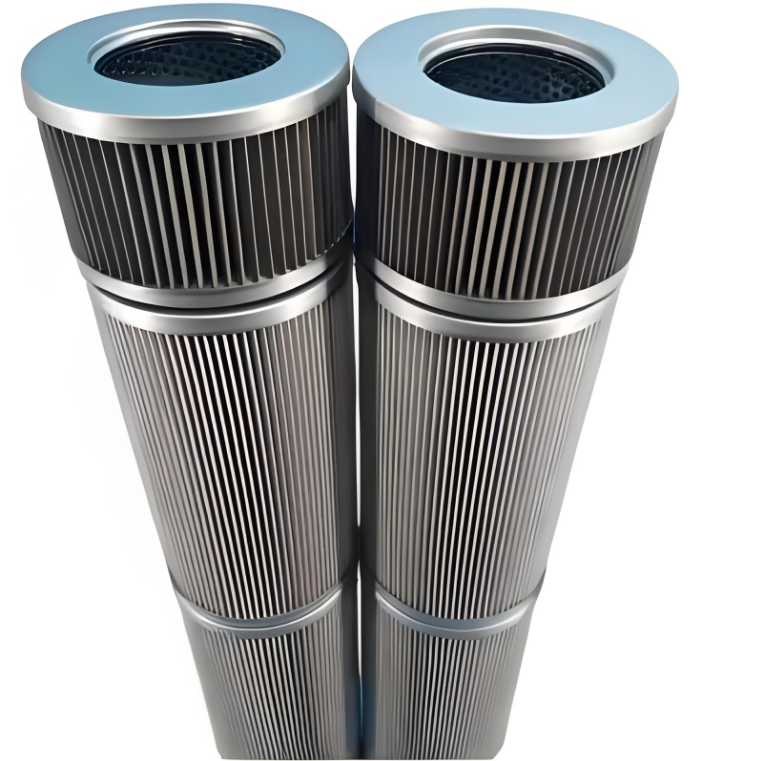

内骨架位于滤芯内侧，接触的是已经过滤后的清洁油液，作用同样不可替代：
1、防止介质向内塌陷。当滤芯外侧有压力、内侧为低压时，过滤介质容易被 “吸” 得向内塌陷，内骨架能从内部顶住，维持滤芯的中空结构，保证清洁油液顺利流出。
2、保证出油通道通畅。内骨架本身是中空且带孔的结构，能为过滤后的油液提供稳定的流出通道，避免油液在滤芯内部滞留，确保液压系统的流量需求。
3、增强滤芯整体刚性。内骨架与外骨架配合，能让整个滤芯保持固定形状，即使长期使用也不易因振动或压力变化发生扭曲，延长使用寿命。

三、内外骨架的配合逻辑：缺一不可
内外骨架是 “协同工作” 的关系，缺少任何一个都会影响滤芯性能：
1、没有外骨架，过滤介质会被外部油压压坏，杂质直接进入系统；
2、没有内骨架，过滤介质会被吸扁，清洁油液无法流出，导致系统供油不足；

3、二者共同作用，才能让过滤介质始终处于稳定的工作状态，既过滤杂质，又不阻碍油液流通。
