EZ-PSFG-343-PP 气体过滤元件｜褶式聚丙烯干气滤芯全解析

2026-07-10

一、产品核心定位

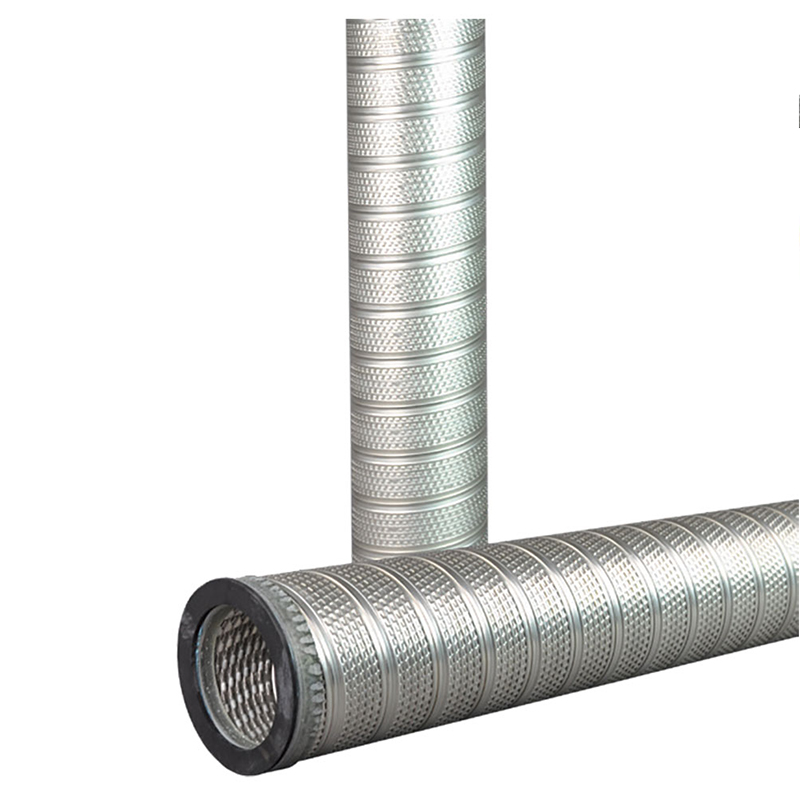

EZ-PSFG-343-PP 气体过滤元件，专为 PECO 70HTL、70VTL 系列干式气体过滤罐体配套设计，采用聚丙烯 PP 褶式深层过滤结构，主打工业天然气、压缩干气、工艺气体的固体颗粒、粉尘、气溶胶杂质高精度拦截，是气源前端净化、管道气体防护的核心易损过滤元件

• EZ：Easy Install，便捷拆装免工具设计

• PSFG：Pleated Separation Filter Gas，褶式气体分离过滤芯

• 343：标准总长 43 英寸，为该系列长款规格

• PP：滤材主体为聚丙烯熔喷褶式材质

二、核心结构与材质配置

1. 主体滤材：聚丙烯 PP 褶式过滤层

采用无粘合剂热熔一体成型聚丙烯纤维，外疏内密梯度微孔结构，多层折叠大幅放大有效过滤面积，相较普通直筒滤芯过滤面积提升 3~5 倍，压差更低、容尘储污能力更强，不易快速堵塞。

✅ 耐温上限：82℃（180℉），适配常温及中低温气体工况

✅ 化学抗性：耐弱酸弱碱、水汽、轻质油气雾，不易被介质溶胀腐蚀

2. 端盖与密封系统

• 顶端：带一体式提拉把手，无需吊装工具，单人即可完成滤芯抽取更换；EZ-Align 对位卡扣结构，安装自动定位防偏移、防滤芯下垂
• 底端：外置人字形唇边密封圈，标配三元乙丙橡胶密封，可按需更换氟橡胶 Viton 密封件，高压工况下杜绝气体旁通泄漏
• 支撑骨架：耐腐蚀镀锡钢制内支撑筒，抗气流冲击形变，长期高压运行不变形塌陷

3. 标准流向与安装方式

外进内出（气体由滤芯外侧穿过滤材向内流出），单罐可多支并列安装，适配原厂及同规格替代过滤压力容器，通用性强。

三、关键技术参数

四、产品核心优势

1. 拆装极简，运维降本

区别于传统螺栓紧固滤芯，自带提手 + 定位锁止结构，停机泄压后直接插拔替换，更换时长缩减 70%，减少设备停机检修时间，适配场站连续化生产需求。

2. 大流量低阻损

褶式褶皱工艺拓展过滤表面积，同等管径下气体通流能力更强，管路压力损耗更小，避免因滤芯堵塞造成系统供气压力不足，稳定后端仪表、调压设备工况。

3. 强拦截净化能力

精准滤除天然气管道内铁锈、泥沙、焊渣、粉尘、砂砾、管线锈蚀颗粒物，同步吸附少量液态水雾与轻质油滴，保护调压阀、流量计、压缩机、涡轮机组等精密设备，大幅降低后端部件磨损故障率。

4. 工况适配广泛

PP 材质无二次析出杂质，无粘接剂脱落风险，洁净度高；整体结构抗冲刷、抗气蚀，可长期用于含杂质气源连续过滤，支持国产化精准替代进口原厂滤芯，大幅压缩采购成本。

五、主流应用场景

1. 油气上游：天然气井场采气、集输管线前置过滤，井口除杂保护输送管线

2. 燃气处理：LNG 液化预处理、城市门站燃气净化、分输站杂质过滤

3. 电力行业：燃气轮机进气过滤、发电机组工艺气源净化

4. 工业制造：大型压缩空气系统、化工工艺干气、惰性气体精密预处理

5. 通用流体：各类压力容器配套干式气体分离过滤系统

六、使用与更换建议

1. 罐体进出口建议加装压差表，当滤芯前后压差达到12~15PSI时，说明滤层已饱和纳污，必须及时更换；
2. 气源含固体杂质量大时，可在前端增设粗滤滤芯，延长本元件使用寿命；
3. PP 材质不可用于高温超 82℃、强强氧化性强酸强碱气体环境，此类工况建议更换聚酯 / 玻纤材质同款 EZ-PSFG-343 滤芯；
4. 存储需防潮防尘，避免密封圈长期暴晒老化，安装前检查唇边密封无破损。
